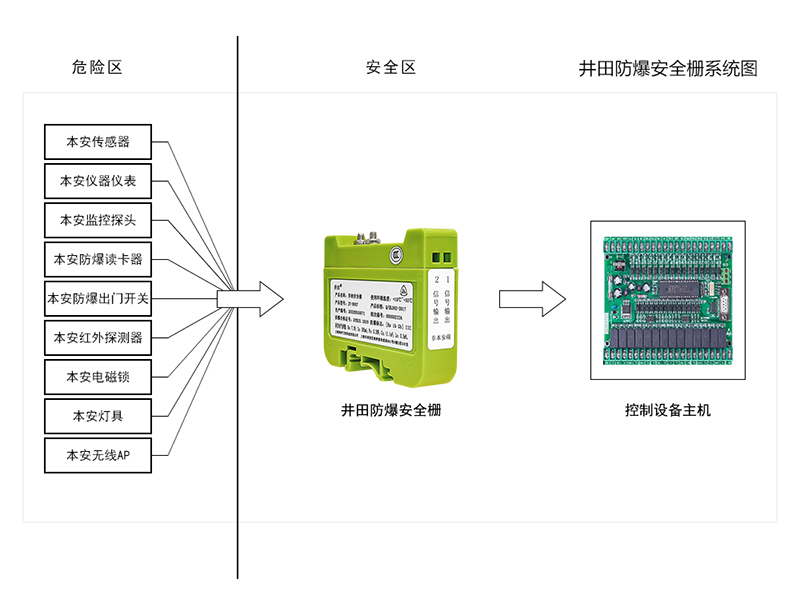

产品介绍 Product Introduction• 井田JT-900系列防爆安全栅是本质安全型电动仪表和电气装置的关联设备，在本质安全型防爆系统中起着安全保护作用。防爆安全栅将危险场所的一次仪表和二次仪表连接起来。在正常情况下，它不影响一次仪表和二次仪表的检测、控制功能。在故障状态下，如一次仪表短路，二次仪表的异常电压混触等，防爆安全栅将限制过载能量传入危险场所，利用其限压，限流和快速熔断电路的多种保护功能，确保危险场所的一次仪表的本质安全，达到现场设备，生产和人员的安全。
供电：交 / 直流回路供电
功能：信号传输低压供电
匹配信号及本安仪表
开关，接近开关，防爆门禁开关输入；
门禁维根26，维根34，通信485信号输入输出；
驱动本安阀门，指示灯的本安电源输出；
二线制，三线制变送器输入（包括HART)；
电流，电压信号输入，输出；
频率热电偶，热电阻输入；
防爆门禁读卡器，防爆电锁电源输出；
•
工作场所要求：
防爆安全栅应安装在安全区不含爆炸性气体的环境中，不得有震动及冲击，无大电流和火花等电磁感应影响及周围环境中无强烈腐蚀的场所。
基本精度：0.1级
漏电电流：在工作状态下，漏电电流<10mA
• 产品经指定的防爆产品检测机构检定合格。

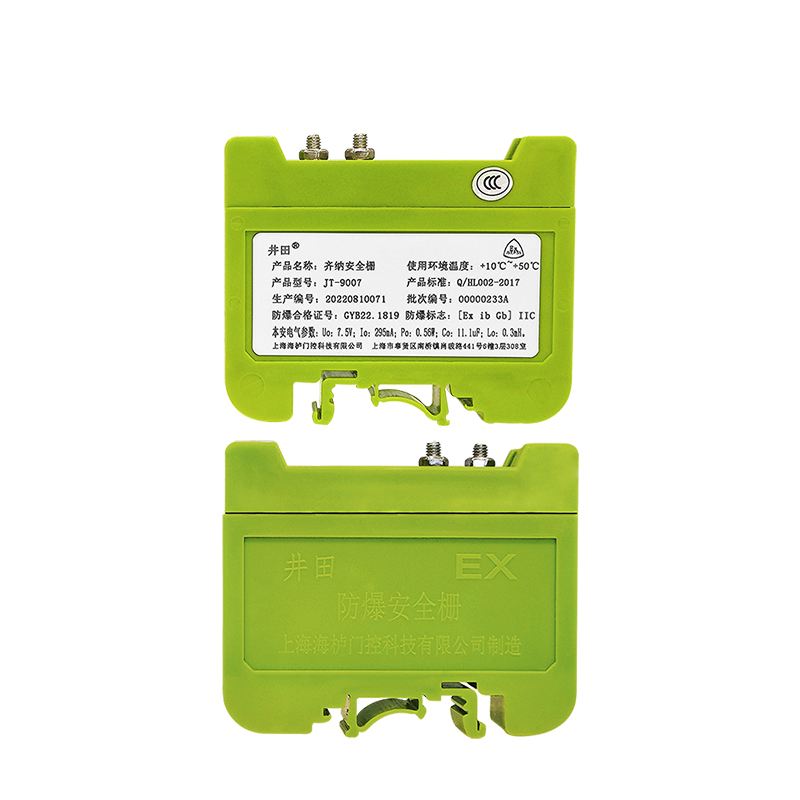

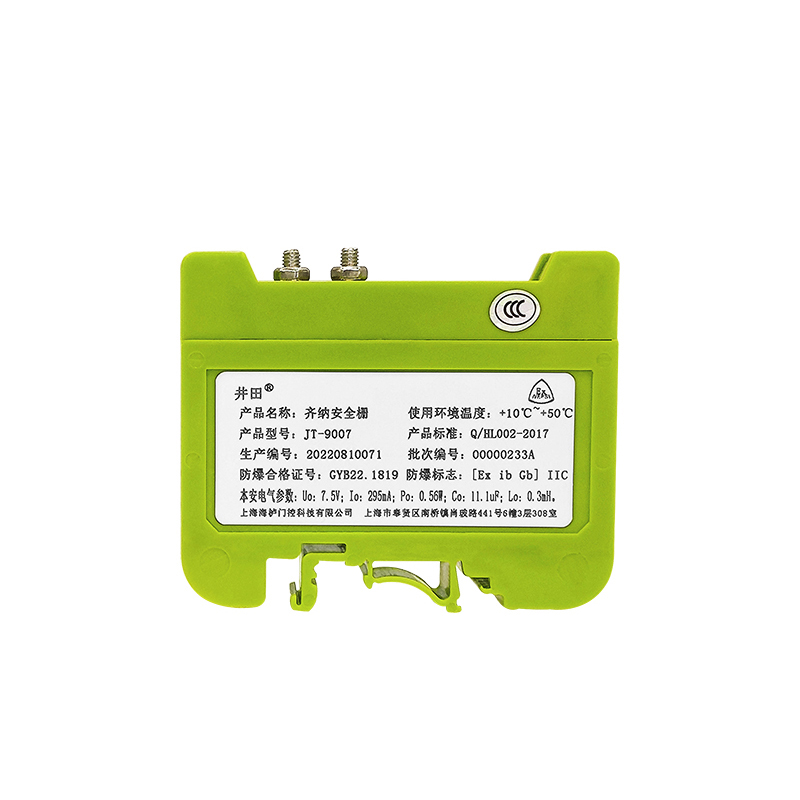

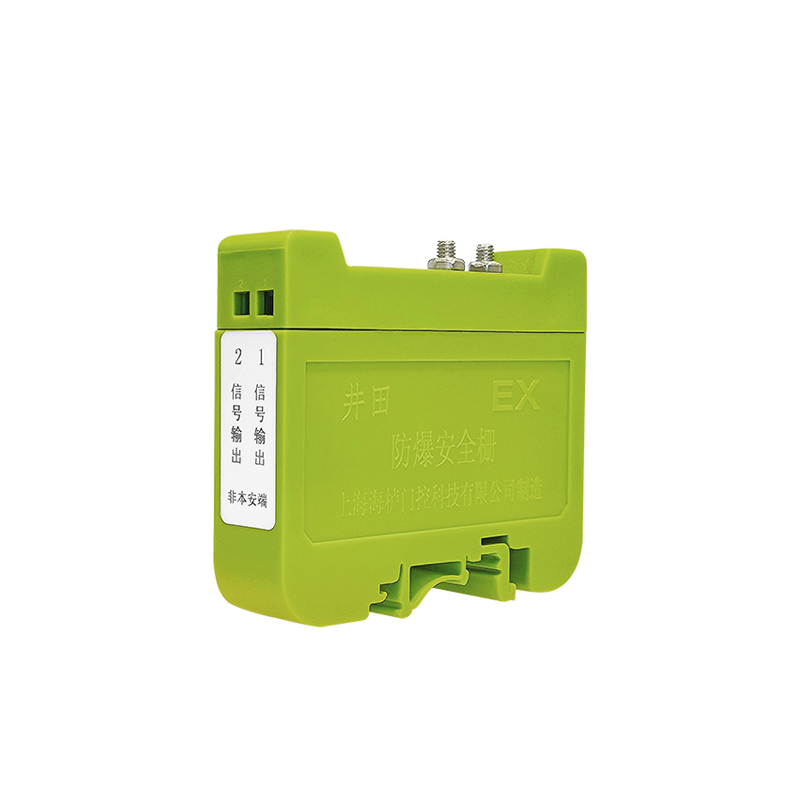

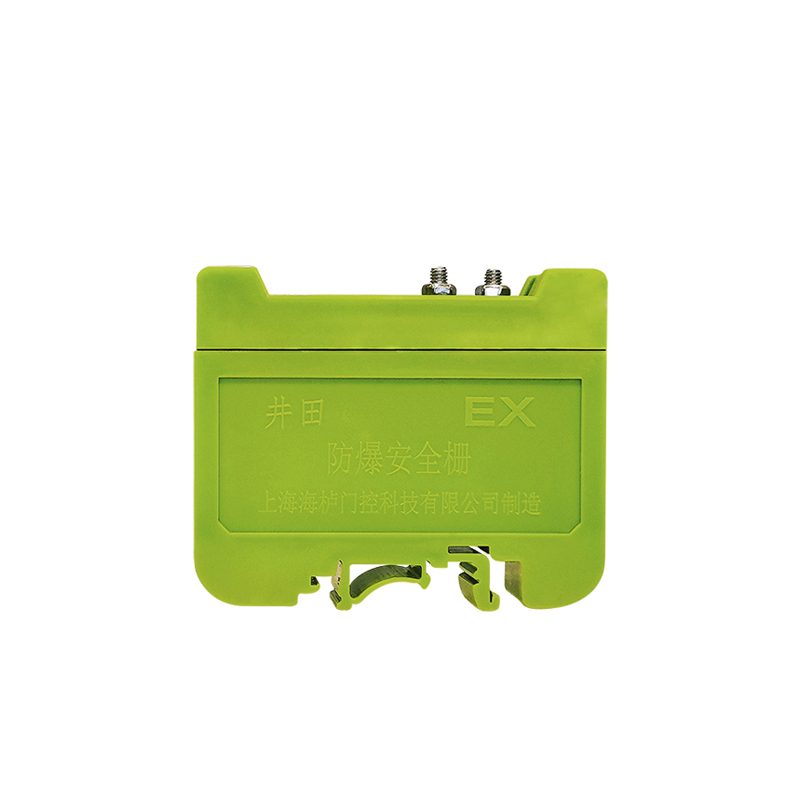

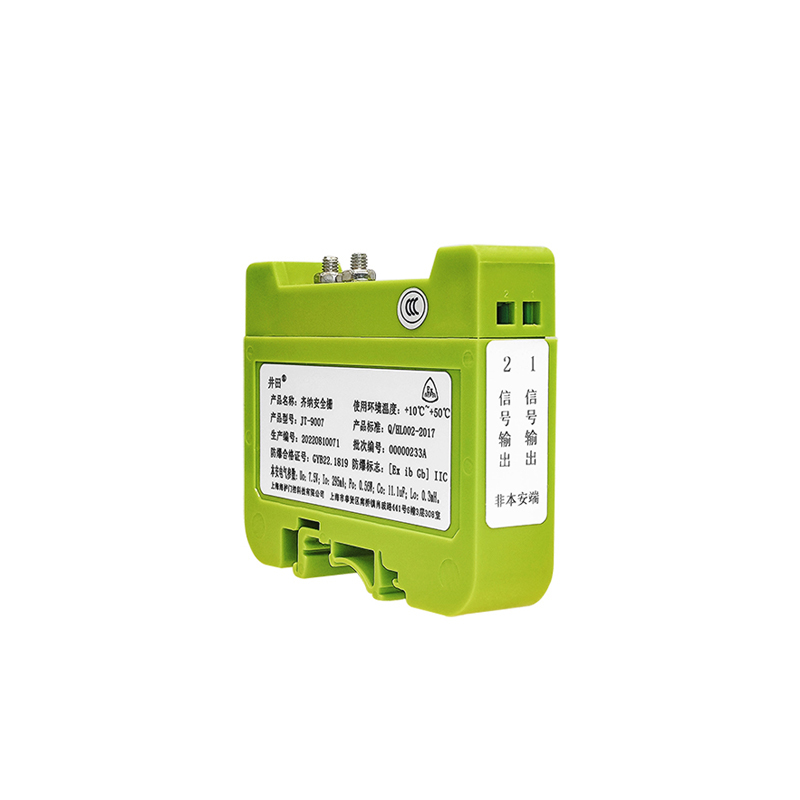

产品实拍 Product Photograph
产品参数 Product Parameters
| 品 牌 | 井 田 | 型 号 | JT-9007 |
| 订货号 | EX-M15-13 | 防爆合格证编号 | GYB24.2076X |
| 防爆标志 | [Ex ib Gb] IIC | 防爆CCC证书编号 | 2020322316003183 |
| 电气参数 | Uo:7.5V；Io：295mA；Po：0.56W；Co：11.1 uF；Lo:0.3mH | 使用环境条件 | 室内，温度 +10℃~+50℃ |
| 输入接口 | 1-2是输入接口 | 输出接口 | 3-4是输出接口 |

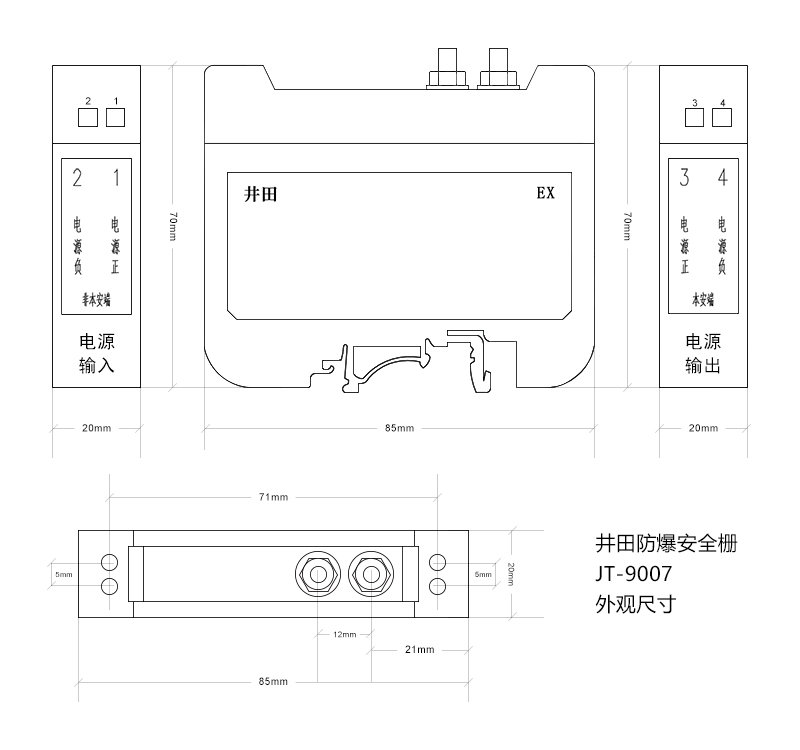

| 裸机尺寸 | 85*20*70（mm） | 包装尺寸 | 85.5*20.5*70.5（mm） |
| 电气特性 | 限压限流 | 产品重量 | 0.2kg |
| 包装方式 | 纸箱 | 制造商 | 上海海栌门控科技有限公司 |
| 地址 | 上海市徐汇区宜山路515号 |

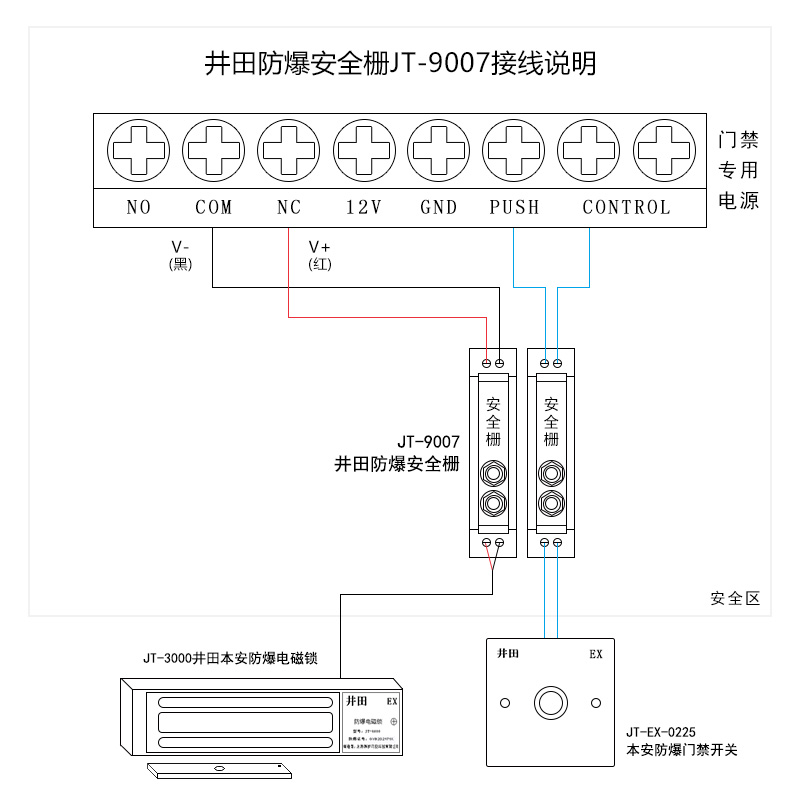

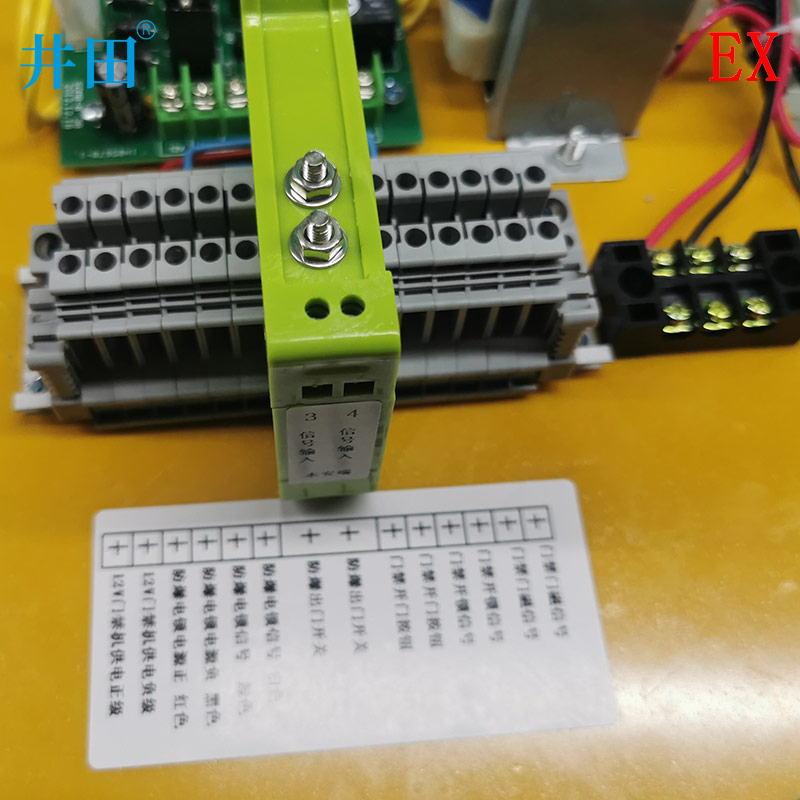

接线说明 Wiring Instructions

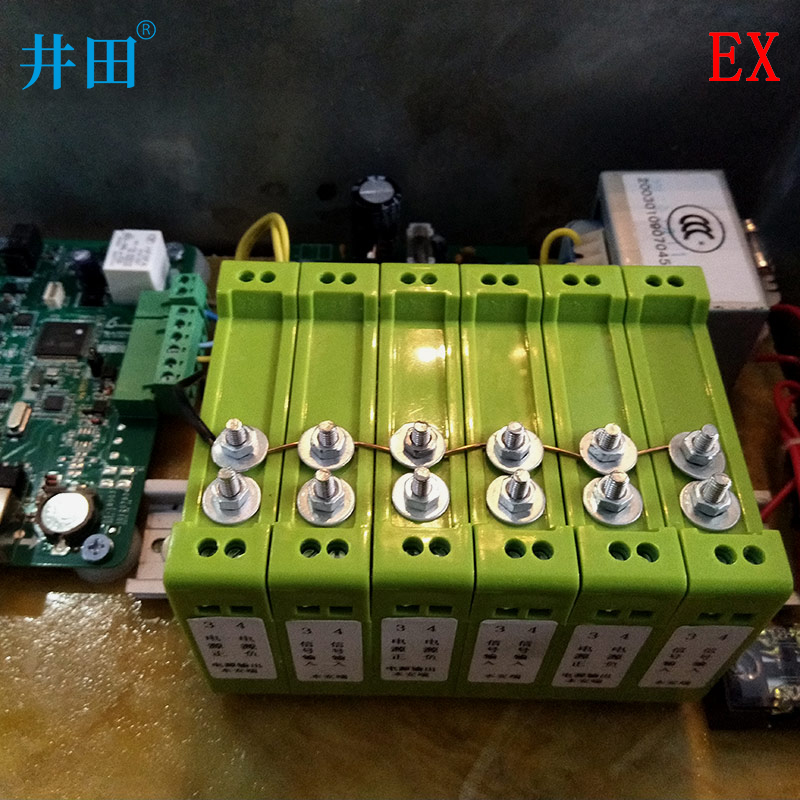

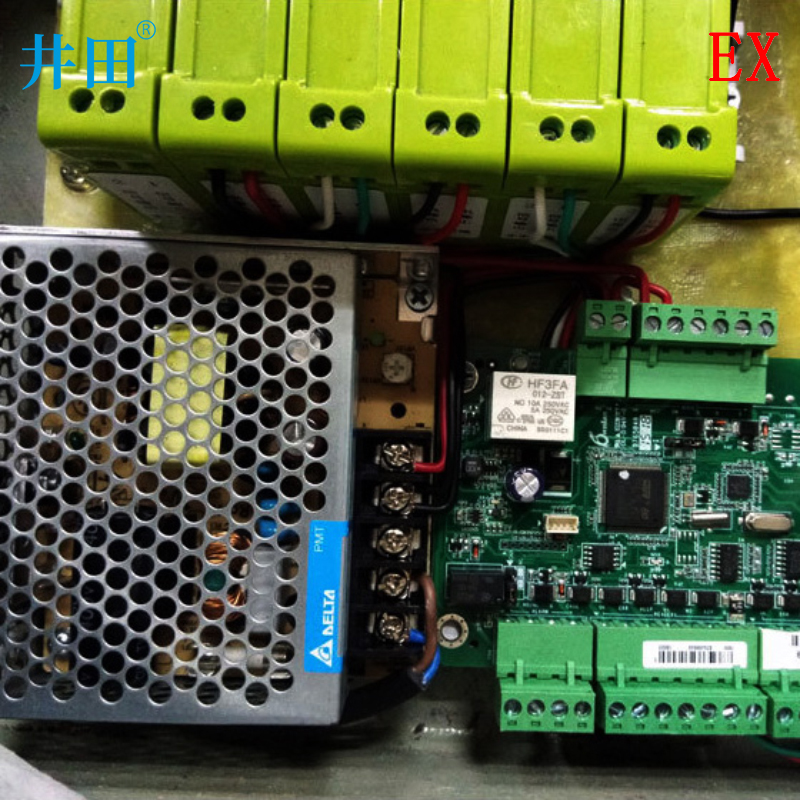

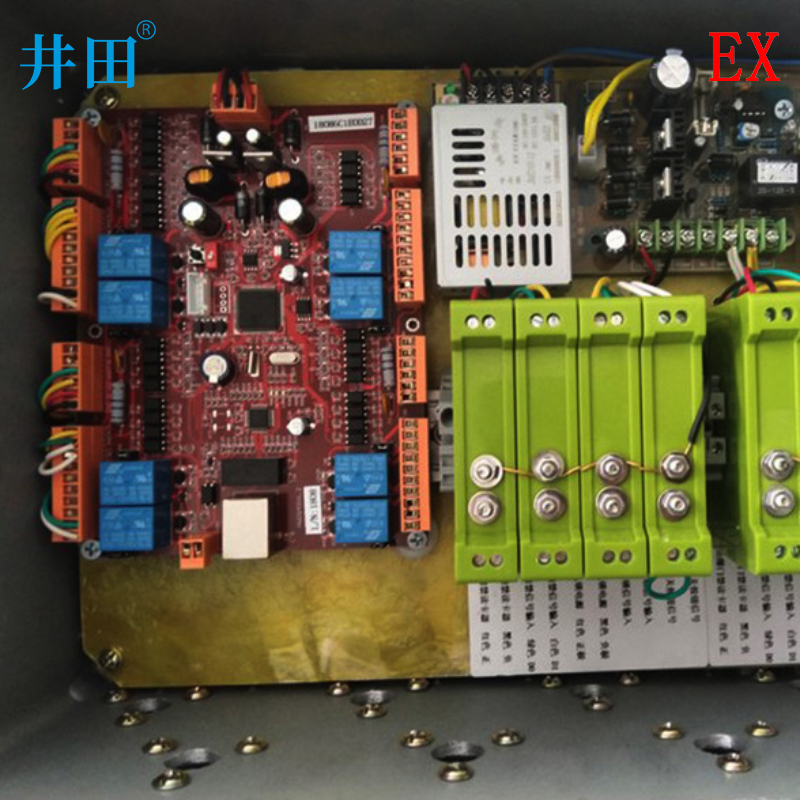

安装展示 Installation Display
认证证书 Authentication Certificate
